XH400BTL同步帶輪

BTL錐孔同步帶輪通常由輪緣、輪轂和輪輻組成。輪緣上有齒形，與同步帶相嚙合，實現精確的傳動比。錐孔設計使得安裝和拆卸更加方便，通過錐度配合，可以實現快速準確的定位和緊固。

產品手冊索取



產品特點

帶輪的輪緣上分布著精確的齒形，這些齒與同步帶完美嚙合，實現高效的動力傳輸。齒形的設計經過嚴格的計算和優化，以確保傳動的準確性和平穩性。

輪轂部分采用錐孔設計，這種獨特的結構使得安裝和拆卸變得極為便捷。錐孔與軸的配合緊密，能夠有效傳遞扭矩，同時保證了安裝的精度和穩定性。

XLH表示同步帶輪的齒型為梯型齒，這種形狀使得同步帶在運轉過程中帶齒能夠與帶輪的齒槽緊密嚙合，從而實現精確的傳動，保證傳動比的準確性；內孔有SB成品孔、TB錐形孔等形式。

同步帶與帶輪的嚙合過程相對平穩，產生的噪音較低。

帶輪的齒面和同步帶經過特殊處理，具有出色的耐磨性，能夠在長時間的使用中保持良好的傳動性能。延長了產品的使用壽命，減少了更換和維護的頻率。

憑借同步帶與帶輪齒的緊密嚙合，BTL 錐孔同步帶輪能夠實現精確的傳動比，確保設備的運行精度。無論是高速運轉還是低速重載，都能保持穩定的傳動性能。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

BTL錐孔同步帶輪廣泛應用于各種機械設備中，如機床、印刷機械、包裝機械、紡織機械、食品機械等。

在各種自動化生產線中，同步帶輪作為關鍵的傳動部件，負責傳遞動力，實現設備的精確控制和高效運行。

機床的主軸傳動、進給傳動等系統中，BTL 錐孔同步帶輪能夠提供精確的轉速和扭矩控制，保證加工精度和效率。

安裝：將緊固螺栓插?螺紋孔并擰緊，然后同步帶輪通過錐套的錐?緊固在軸上。

拆卸：將緊固螺栓全部取出。將其插?光孔并擰緊。襯套很容易從同步帶輪上拆卸下來。

技術參數

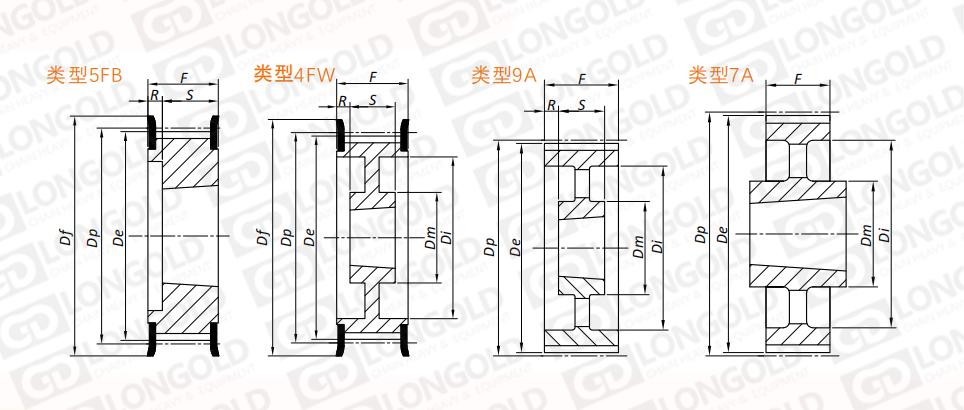

點擊圖片放大


■同步帶輪尺寸表格

同步帶輪型號

類型

錐套
型號

齒數

外圓直徑

節距圓直徑

擋圈直徑

輪轂直徑

Di

齒寬

S

R

Dp

De

Df

Dm

F

mm

mm

mm

mm

mm

mm

mm

mm

XH40018T-F-BTL

5FB

2517

18

127.34

124.55

142

-

95

119.0

45.0

74.0

XH40020T-F-BTL

5FB

2517

20

141.49

138.69

158

-

110

119.0

45.0

74.0

XH40022T-F-BTL

5FB

2517

22

155.64

152.84

168

-

120

119.0

45.0

74.0

XH40024T-F-BTL

5FB

3020

24

169.79

166.99

184

-

135

119.0

51.0

68.0

XH40026T-F-BTL

5FB

3020

26

183.94

181.14

200

-

150

119.0

51.0

68.0

XH40028T-F-BTL

5FB

3020

28

198.08

195.29

211

-

165

119.0

51.0

68.0

XH40030T-F-BTL

5FB

3020

30

212.23

209.44

226

-

180

119.0

51.0

68.0

XH40032T-F-BTL

5FB

3020

32

226.38

223.59

240

-

195

119.0

51.0

68.0

XH40040T-F-BTL

4FW

3535

40

282.98

280.18

296

190

245

119.0

89.0

15.0

XH40048T-BTL

9B

3535

48

339.57

336.78

-

190

300

119.0

89.0

15.0

XH40060T-BTL

9A

4040

60

424.47

421.67

-

230

385

119.0

102.0

8.5

XH40072T-BTL

9A

4040

72

509.36

506.56

-

230

470

119.0

102.0

8.5

XH40084T-BTL

9A

4040

84

594.25

591.46

-

230

555

119.0

102.0

8.5

XH40096T-BTL

9A

4040

96

679.15

676.35

-

230

640

119.0

102.0

8.5

XH400120T-BTL

9A

4040

120

848.93

846.14

-

230

810

119.0

102.0

8.5

■錐套標準內孔尺寸表

襯套
型號

標準內孔直徑

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

95

100

2517

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

3020

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

3535

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

4040

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

注：○表示為淺鍵槽

型號表示例


XH 400 18T
 -
 F -
 BTL

(1)
 (2)
 (3)
(4)
(5)


（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶BTL標準錐孔


使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。


訂購同步帶輪時的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。





×
