020 - 22197679

60-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。60-2鏈輪，配用LD60-2雙排鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

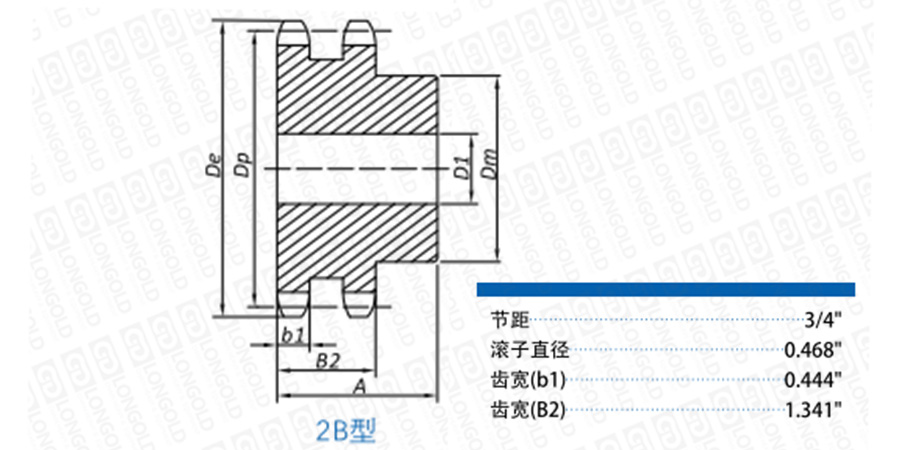

■鏈輪本體結構詳見如上圖

上圖為60-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■鏈輪尺寸

齒數

雙排B型
鏈輪型號
外圓
直徑
節距圓
直徑

軸孔徑D1

輪轂

參考
重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

lbs

11

LD60-2B11TQ

3.000

2.66

1

1 1/4

1 4/5

2 1/8

1.62

請咨詢

請咨詢

12

LD60-2B12TQ

3.250

2.90

1

1 4/9

2 1/8

2 1/8

2.20

13

LD60-2B13TQ

3.490

3.13

1

1 1/2

2 1/4

2 1/8

2.60

14

LD60-2B14TQ

3.740

3.37

1

1 3/4

2 1/2

2 1/8

3.24

15

LD60-2B15TQ

3.980

3.61

1

1 7/8

2 4/5

2 1/8

3.96

16

LD60-2B16TQ

4.220

3.84

1

2

3

2 1/8

4.62

17

LD60-2B17TQ

4.460

4.08

1

2 1/4

3 1/4

2 1/8

5.40

18

LD60-2B18TQ

4.700

4.32

1

2 3/8

3 1/2

2 1/8

6.24

19

LD60-2B19TQ

4.950

4.56

1

2 1/2

3 2/3

2 1/8

7.00

20

LD60-2B20TQ

5.190

4.79

1

2 1/2

3 3/4

2 1/8

7.72

21

LD60-2B21TQ

5.430

5.03

1

2 3/4

4 1/8

2 1/8

8.82

22

LD60-2B22TQ

5.670

5.27

1

2 3/4

4 1/4

2 1/8

9.68

23

LD60-2B23TQ

5.910

5.51

1

2 3/4

4 1/4

2 1/8

10.30

24

LD60-2B24TQ

6.150

5.75

1

2 3/4

4 1/4

2 1/8

11.14

25

LD60-2B25TQ

6.390

5.98

1

2 3/4

4 1/4

2 1/8

11.96

26

LD60-2B26T

6.630

6.22

1

2 3/4

4 1/4

2 1/8

12.70

30

LD60-2B30T

7.590

7.18

1

2 3/4

4 1/4

2 1/8

16.36

32

LD60-2B32T

8.070

7.65

1 1/4

3

4 1/2

2 3/8

19.52

35

LD60-2B35T

8.780

8.37

1 1/4

3

4 1/2

2 3/8

22.80

36

LD60-2B36T

9.020

8.61

1 1/4

3

4 1/2

2 3/8

23.82

40

LD60-2B40T

9.980

9.56

1 1/4

3 1/4

4 3/4

2 3/4

30.84

42

LD60-2B42T

10.460

10.04

1 1/4

3 1/4

4 3/4

2 3/4

33.08

45

LD60-2B45T

11.180

10.75

1 1/4

3 1/4

4 3/4

2 3/4

37.08

52

LD60-2B52T

12.850

12.42

1 1/4

3 1/4

4 3/4

2 3/4

48.70

60

LD60-2B60T

14.760

14.33

1 1/4

3 1/4

4 3/4

2 3/4

63.10

68

LD60-2C68T

16.670

16.24

1 1/4

3 1/3

5

3

53.68

72

LD60-2C72T

17.630

17.19

1 1/4

3 1/3

5

3

53.74

76

LD60-2C76T

18.580

18.15

1 1/4

3 1/3

5

3

60.28

95

LD60-2C95T

23.120

22.68

1 1/4

3 3/4

5 1/2

3 1/2

87.14

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。


型號表示例


LD60
 -
 2B 48T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
