160-1 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。160-1鏈輪，配用LD160-1單排鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

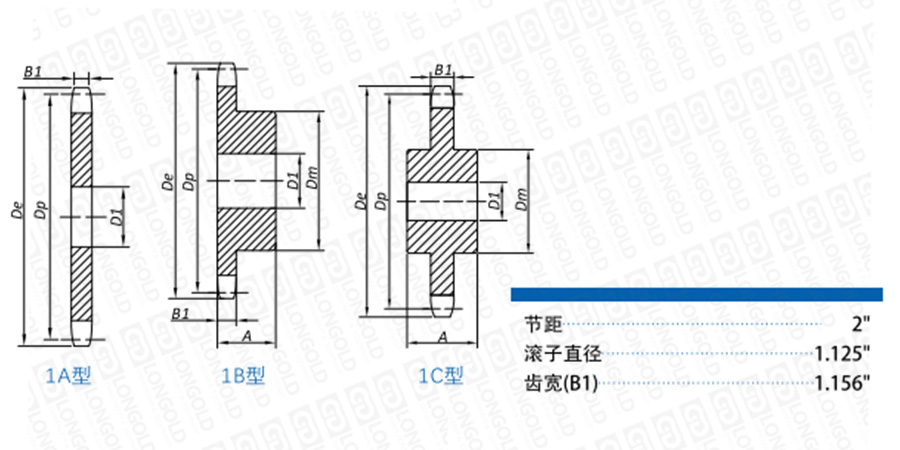

■鏈輪本體結構詳見如上圖

上圖為160-1 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■鏈輪尺寸表

齒數

外圓

直徑

節距圓

直徑

單排A型

鏈輪型號

軸孔徑

參考

重量

單排B型/C型

鏈輪型號

軸孔徑D1

輪轂

直徑

輪轂

長度

參考

重量

PDF圖紙

DXF圖紙

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

8

6.030

5.226

LD160-1A8T

1 1/2

5.00

LD160-1B8T

1 1/2

1 7/8

3 1/4

2 1/4

8.00

請咨詢

請咨詢

9

6.700

5.848

LD160-1A9T

1 1/2

7.00

LD160-1B9T

1 1/2

2 1/8

3 5/8

2 1/4

10.00

10

7.360

6.472

LD160-1A10T

1 1/2

8.00

LD160-1B10T

1 1/2

2 3/4

4 1/8

2 1/4

12.00

11

8.010

7.099

LD160-1A11T

1 1/2

10.00

LD160-1B11T

1 1/2

3 1/4

4 3/4

2 1/2

17.00

12

8.660

7.727

LD160-1A12T

1 1/2

12.00

LD160-1B12T

1 1/2

3 3/4

5 1/2

2 1/2

21.00

13

9.310

8.357

LD160-1A13T

1 1/2

16.00

LD160-1B13T

1 1/2

4

6

2 3/4

28.00

14

9.960

8.988

LD160-1A14T

1 1/2

17.00

LD160-1B14T

1 1/2

4 1/2

6 1/2

2 3/4

32.00

15

10.610

9.619

LD160-1A15T

1 1/2

21.00

LD160-1B15T

1 1/2

5 1/4

7

2 3/4

37.00

16

11.260

10.252

LD160-1A16T

1 1/2

24.00

LD160-1B16T

1 1/2

5 1/4

7

2 3/4

41.00

17

11.900

10.884

LD160-1A17T

1 1/2

27.00

LD160-1B17T

1 1/2

5 1/4

7

2 3/4

45.00

18

12.540

11.518

LD160-1A18T

1 1/2

30.00

LD160-1B18T

1 1/2

5 1/4

7

2 3/4

48.00

19

13.190

12.151

LD160-1A19T

1 1/2

34.00

LD160-1B19T

1 1/2

5 1/4

7

2 3/4

52.00

20

13.830

12.785

LD160-1A20T

1 1/2

38.00

LD160-1B20T

1 1/2

5 1/4

7

2 3/4

56.00

21

14.470

13.419

LD160-1A21T

1 1/2

42.00

LD160-1B21T

1 1/2

5 1/4

7

2 3/4

59.00

22

15.110

14.053

LD160-1A22T

1 1/2

46.00

LD160-1B22T

1 1/2

5 1/4

7

2 3/4

65.00

23

15.750

14.688

LD160-1A23T

1 1/2

50.00

LD160-1B23T

1 1/2

5 1/4

7

2 3/4

68.00

24

16.390

15.323

LD160-1A24T

1 1/2

56.00

LD160-1B24T

1 1/2

5 1/4

7

3

77.00

25

17.030

15.957

LD160-1A25T

1 1/2

61.00

LD160-1B25T

1 1/2

5 1/4

7

3

81.00

26

17.670

16.592

LD160-1A26T

1 1/2

65.00

LD160-1B26T

1 1/2

5 1/4

7

3

86.00

27

18.310

17.228

LD160-1A27T

1 1/2

71.00

LD160-1B27T

1 1/2

5 1/4

7

3

91.00

28

18.950

17.863

LD160-1A28T

1 1/2

77.00

LD160-1B28T

1 1/2

5 1/4

7

3

98.00

30

20.230

19.134

LD160-1A30T

1 1/2

90.00

LD160-1B30T

1 1/2

5 1/4

7

3

108.00

35

23.420

22.312

LD160-1A35T

1 1/2

121.00

LD160-1C35T

1 1/2

5 1/2

8

4 1/2

154.00

40

26.610

25.491

LD160-1A40T

1 1/2

138.00

LD160-1C40T

1 1/2

5 1/2

8

4 1/2

196.00

45

29.800

28.671

LD160-1A45T

1 1/2

204.00

LD160-1C45T

1 1/2

5 1/2

8

5

234.00

54

35.540

34.397

LD160-1A54T

1 1/2

294.00

LD160-1C54T

1 1/2

5 1/2

8

5

276.00

60

39.360

38.215

LD160-1A60T

1 1/2

366.00

LD160-1C60T

1 1/2

5 1/2

8

5

329.00

70

45.730

44.578

LD160-1A70T

1 1/2

507.00

LD160-1C70T

1 1/2

5 1/2

8

5

446.00

80

52.100

50.943

LD160-1A80T

1 1/2

656.00

LD160-1C80T

1 1/2

5 1/2

8

6

612.00


型號表示例


LD160
 -
 1A 70T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
