采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力,確保非常精確的齒形和抗磨損性。
塑料材質的鏈輪相比鋼制材料鏈輪,質量更輕(可輕5倍),具有極佳的抗腐蝕性和抗化學侵蝕性。
鏈輪材質為加強型聚酰胺,所有的連接螺栓都由不銹鋼制成,螺母材質為不銹鋼。
分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸,無需拆裝滾軸,減少安裝和維修成本。
齒形精確,可以與鏈板良好的嚙合,提供動力,以此準確、迅速輸送物品。
有多個不同齒數鏈輪提供選擇,滿足不同的需求。
根據機械傳動系統的設計要求,確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤,以保證傳動的精度和穩定性。
確定鏈輪安裝于軸的方式,熟悉流程,確保鏈輪固定在軸上,防止送動。
將鏈板套在鏈輪上,確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致,以保證傳動的順暢性。
安裝完成后,檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固,鏈板張緊度適中,傳動順暢無卡頓,確保鏈輪和鏈板在同一平面內,避免出現偏斜或跳動等現象。
從動鏈輪應有張緊裝置。
鏈輪磨損過大時最好及時更換,否則會加劇鏈板和鏈輪的磨損。
由于主動鏈輪轉速高、齒數少,在相同條件下,比從動輪磨損快些,屬正常情況。
要定期地清潔及潤滑鏈輪,以提高其使用壽命。
鏈輪材質為加聚甲醛樹脂,較好的化學穩定性,在常溫下能耐大多數化學藥品的腐蝕,具有較高的強度、硬度、剛性和耐磨性,同時還具有較好的韌性和抗沖擊性。
點擊圖片放大

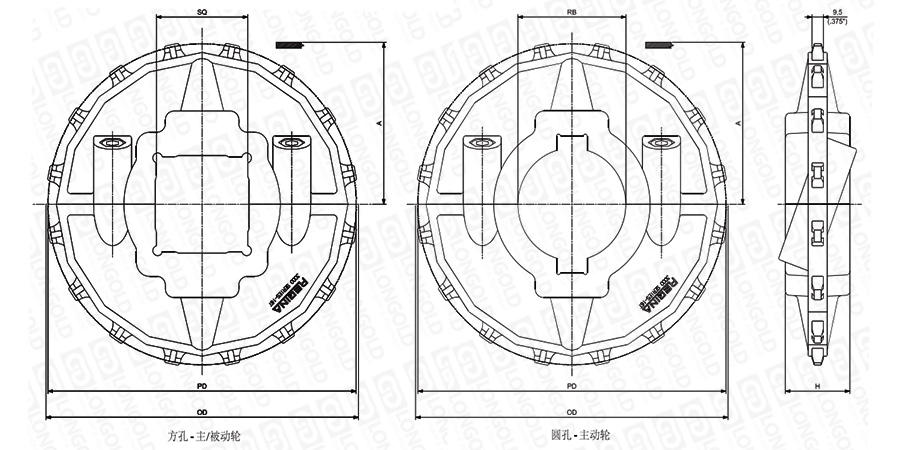

■鏈輪結構詳見如上圖
上圖為鏈輪3000系列 注塑分體式的結構圖。
可根據客戶的需求,定制鏈輪的齒數,詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數 |
分度圓
直徑
|
齒頂圓
直徑
|
墊條
定位
|
孔徑* |
型號(圓孔) |
輪轂寬度 |
重量 |
PDF圖紙 |
DXF圖紙 |
|||||||
PD |
OD |
A |
主動輪 |
被動輪 |
H |
kg |
lbs |
|||||||||
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
RB |
mm |
inch |
||||||
16 |
260.40 |
10.252 |
261.40 |
10.252 |
122.30 |
4.421 |
65 |
- |
192000111W |
192000109W |
54.00 |
2.216 |
1.85 |
4.08 |
||
90 |
- |
192000114W |
192000112W |
54.00 |
2.216 |
1.56 |
3.44 |
|||||||||
- |
2 1/2 |
192000105W |
192000103W |
54.00 |
2.216 |
1.86 |
4.10 |
|||||||||
- |
3 1/2 |
192000108W |
192000106W |
54.00 |
2.216 |
1.57 |
3.45 |
192000 |
|
111W |
(1) |
|
(2) |
(1)鏈輪系列
(2)序號
