板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條,又被稱為平衡鏈。F系列板式鏈?zhǔn)且环N用于起重和物料輸送的鏈條,它由多片鏈板和銷子組裝而成,具有承載能力大、成本低和結構簡單等特點。
板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來,承受鏈板受到的張力。
外鏈板和銷子為過盈配合,銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。
能夠在惡劣的工作環境下工作,如高溫、高濕度、粉塵等環境。
F系列板式鏈?zhǔn)且环N用于起重和物料輸送的鏈條。
在長時間運行過程中不易變形和斷裂,保證了鏈條的穩定性和可靠性。
鏈輪的型號根據客戶要求的尺寸和系列來定制。
在選擇鏈輪時,需要考慮安裝尺寸、速比、扭力和設備用途等因素。
產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程 、電子行業 以及汽車生產行業。
潤滑方式 |
I |
II |
III |
IV |
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

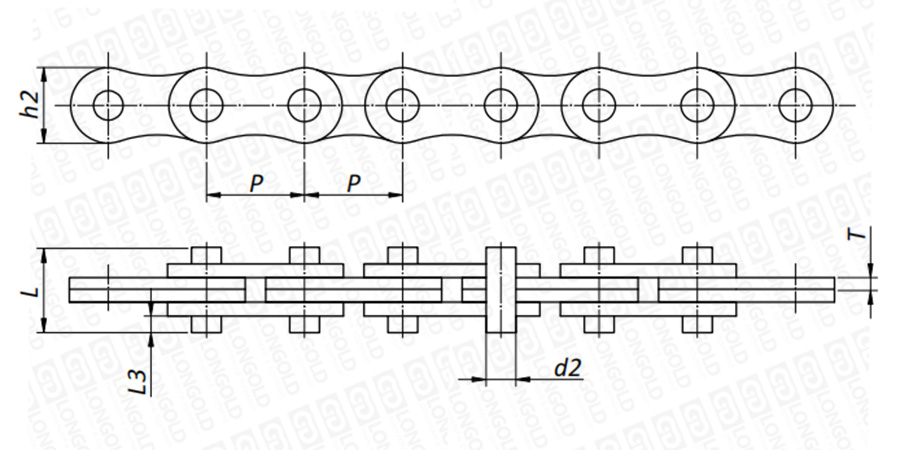

■鏈條結構詳見如上圖
上圖為F系列板式鏈II的結構圖。
可根據客戶的需求,定制附件的種類以及安裝間隔,詳細請咨詢隆德技術人員。
■鏈條尺寸
隆德鏈號 |
節距 |
鏈板高度 |
鏈板厚度 |
銷軸直徑 |
銷軸長度 |
參考重量 |
抗拉強度 |
PDF圖紙 |
DXF圖紙 |
|
P |
h2 max |
T max |
d2 max |
L max |
L3 |
q |
||||
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
||||
F14.29-22-DD3 |
14.29 |
13.00 |
2.03 |
4.97 |
19.10 |
5.20 |
0.76 |
|||
F19.05-22-D2 |
19.05 |
16.70 |
3.17 |
6.10 |
22.60 |
4.65 |
1.40 |
|||
F20.75-22-D2 |
20.75 |
19.00 |
3.40 |
7.65 |
23.00 |
4.50 |
1.79 |
|||
F23.95-22-D2 |
23.95 |
22.20 |
3.86 |
8.69 |
27.80 |
5.90 |
2.37 |
|||
F24-22-D2 |
24.00 |
22.00 |
4.00 |
9.00 |
27.00 |
5.40 |
2.39 |
F |
|
14.29 |
- |
22 |
- |
DD3 |
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)鏈條系列
(2)節距
(3)鏈板組合方式:2×2
(4)銷軸型號
標準包裝訂購
一般按標準包裝為單位備常規庫存,1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?;蛘?/span>咨詢隆德技術人員。
