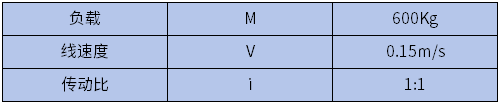

已知鏈條要用以驅動水平線運輸，其負載約為600kg，驅動水平線的運輸速度為0.15m/s，鏈輪的傳動比為1：1，那么該如何選用合適的鏈輪和鏈條呢？

首先，先查詢鏈條與鏈輪的運轉工況系數和摩擦系數范圍，再根據條的具體工作環境確定具體的系數值，當鏈條的工作環境較為惡劣時，工況系數和摩擦系數所選的系數值應該大一些，反之則應該小一些。

在本次計算示例中，我們就假設鏈條的工作環境良好，所以取工況系數K=1.2，摩擦系數u=0.3。

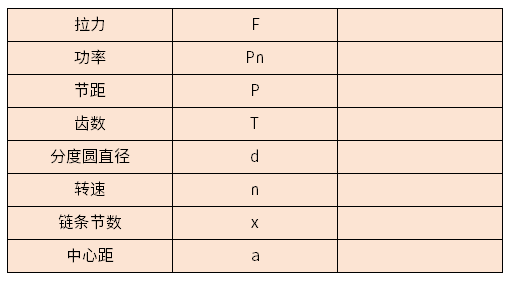

在確定好工況系數和摩擦系數后，則要根據公式依次計算出下方列表中的各項的值。

拉力的計算公式：

F=f=uMg

為方便計算，g取9.8m/s2

代入數值計算可得：

F=1764N

功率Pn的計算公式：

Pn=FVK

代入數值計算可得：

Pn=0.396KW

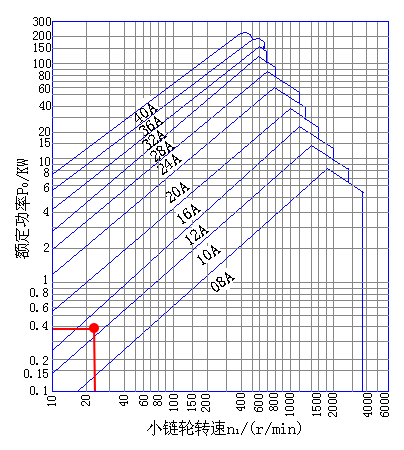

對于鏈條的節距與鏈輪的齒數選用，我們則需要用假設法進行計算，再代入公式得出相應數值查照滾子鏈功率圖表對照是否契合，如果契合，則可以選用，如不契合，則再行計算。

在本次計算示例中，我們先假設鏈條的節距為12A，鏈輪的齒數為21齒。

代入數據可得：

d=128.7mm

轉速的計算公式：

n=v/（πd）

代入數據可得：

n=23.1rpm

一般的中心距可取 ：

a=（30~50）P

因?yàn)殒湕l的節數必須為整數且鏈條的節數最好為偶數，而根據節數計算公式：

x=2*a/p+z

可知，當2*a/p為奇數時，x必定為偶數，所以在本次計算示例中，可取a=600.075mm，則可得：

x=84

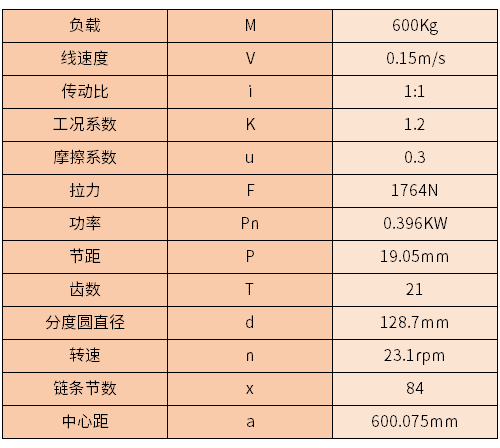

當然，符合使用條件的鏈條和鏈輪的并非唯一，選型的計算也只是作為一個數據參考，在具體的鏈條鏈輪的選擇上，需要根據具體情況進行具體的分析。
